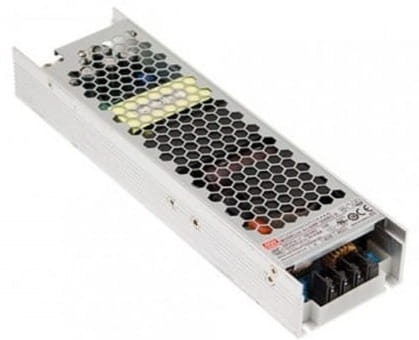

Zasilacz 350W 48V Meanwall do szyn magnetycznych Azzardo AZ4866

Zasilacz zewnętrzny do szyn magnetycznych

Zasilacz zewnętrzny to kluczowy element do podłączenia szynoprzewodów magnetycznych. Jego główną funkcją jest obniżenie napięcia z 230V do 48V, co jest niezbędne do bezpiecznego i efektywnego działania systemu. Zasilacz nie tylko dostarcza odpowiednią moc, ale również zapewnia bezpieczeństwo użytkowników oraz reflektorów, chroniąc je przed przeciążeniami i uszkodzeniami. W tym artykule dokładnie przyjrzymy się roli, jaką pełni zasilacz zewnętrzny w systemach oświetleniowych.

Zasilacz wewnętrzny można stosować zamiennie do zasilacza zewnętrznego. Może być zamontowany zarówno w szynie natynkowej, jak i w szynie podtynkowej, instalowanej na płytach kartonowo-gipsowych. Zasilacz ten łączy się z szynoprzewodem za pomocą końcówki zasilającej, którą należy dokupić oddzielnie.

Zewnętrzny zasilacz do szynoprzodów magnetycznych pozwala zasilić system oświetleniowy z zewnątrz, bez konieczności montowania go wewnątrz samej szyny. Aby działał prawidłowo, należy dokupić do niego odpowiednią końcówkę zasilającą. Z jednej strony do zasilacza podłączamy napięcie 230V, a z drugiej końcówkę, której płaska część (tzw. pastylka) jest wpinana bezpośrednio w szynoprzewód, w wybranym miejscu.

Zaletą tego rozwiązania jest oszczędność miejsca – zasilacz nie zajmuje przestrzeni w samej szynie, co jest szczególnie istotne przy krótszych odcinkach, gdzie każdy centymetr ma znaczenie. Dodatkowo, koszt takiego zasilania jest zazwyczaj niższy niż w przypadku zasilaczy montowanych bezpośrednio w szynie.

Trzeba jednak pamiętać, że taki zasilacz musi być ukryty poza szyną – w miejscu, do którego będzie można się dostać w razie potrzeby serwisowej. Najczęściej montuje się go za płytą kartonowo-gipsową z rewizją, na strychu lub w szafce. Dobrą wiadomością jest to, że zasilacz może być oddalony od szyny nawet o kilkadziesiąt metrów – wszystko będzie działać bez problemu.

Podłączenie zasilacza zewnętrznego do szynoprzewodów

Do zasilacza należy doprowadzić napięcie 230V, podłączając żyły do oznaczeń L i N (oraz czasami uziemienie). Żyły z końcówki zasilającej podłącza się do oznaczeń V- i V+ w zasilaczu. Następnie końcówkę zasilającą wpinamy w szynę. Mogą mieć miejsce sytuacje, gdzie końcówka zasilająca wyposażona jest w 4 żyły, wtedy dwie z nich odpowiadają za podłączenie do systemu zdalnego sterowania Dali i są oznaczone np. Dali - i Dali +. W przypadku gdy nie posiadamy tego typu sterowania, żył nie podłączamy. Można je zostawić lub uciąć.

Funkcje zasilacza w szynoprzewodach

Szczegółowo temat zasilacza w szynoprzewodach omawiamy w artykule Dlaczego szynoprzewody magnetyczne są na 48V. Zasilacz pełni funkcję zabezpieczenia, chroniąc reflektory na szynoprzewodzie przed skokami napięcia, które mogą wystąpić w instalacji elektrycznej. Dzięki temu reflektory otrzymują stabilne napięcie 48V, co zapobiega ich uszkodzeniu i wydłuża ich żywotność. Niższe napięcie sprawia również, że reflektory mniej się nagrzewają, co także przyczynia się do ich dłuższej trwałości. Obniżając napięcie do 48V, zasilacz zapewnia dodatkowe bezpieczeństwo użytkownikom, minimalizując ryzyko poważnego porażenia prądem w przypadku dotknięcia żył.

Gdzie ukryć zasilacz zewnętrzny?

Ukrycie zasilacza zewnętrznego często bywa kłopotliwe, zwłaszcza w przypadku szyn natynkowych, dlatego producenci opracowali zasilacze wewnętrzne, które można wpuszczać w szynę. Wadą tych zasilaczy jest ich długość wynosząca około 30 cm, którą zajmują w szynie. Zasilacz zewnętrzny nie zajmuje miejsca w szynie, a sama końcówka zasilająca zajmuje jedynie około 8 cm. Zasilacz zewnętrzny można ukryć np. na poddaszu, w szafce, pod płytami z karton-gipsu lub w rozdzielnicy. Jeżeli kabel wyprowadzony z końcówki zasilającej jest za krótki, można go przedłużyć. Warto rozważyć instalację drzwiczek rewizyjnych, które umożliwią łatwy dostęp do zasilacza i jego wymianę w przypadku awarii.

Zasilacz zewnętrzny  z podziałem na dwa obwody

Można również zamówić zasilacz zewnętrzny z przystosowaniem do drugiego obwodu. Taki zasilacz umożliwia niezależne włączanie lamp na szynie magnetycznej za pomocą dwóch klawiszy na przycisku ściennym. Dzięki temu możemy lepiej kontrolować oświetlenie w pomieszczeniu, dostosowując je do różnych potrzeb. Więcej informacji na ten temat znajdziecie w naszym artykule Szynoprzewód magnetyczny w wersji na dwa obwody.

Dobór mocy zasilacza zewnętrznego

Występują różne zasilacze wewnętrzne o zróżnicowanej mocy. Ważne jest, aby odpowiednio dobrać moc zasilacza do mocy reflektorów, które będą podłączone do szynoprzewodów. Zaleca się, aby moc zasilacza była o 10% większa niż łączna moc reflektorów, co zapewni odpowiedni zapas mocy. Przykładowo, jeśli posiadamy 10 reflektorów o mocy 10W każdy, ich łączna moc wynosi 100W. W takim przypadku powinniśmy wybrać zasilacz o mocy przynajmniej 110W, aby mieć margines bezpieczeństwa. Najbliższą wyższą mocą zasilacza może być 150W, więc taki zasilacz będzie odpowiedni.

Podłączenie jednego zasilacza do dwóch szynoprzewodów

Często w zapytaniach kierowanych do nas pojawia się kwestia podłączenia jednego zasilacza do dwóch szynoprzewodów. Jest to możliwe i na poniższym filmie prezentujemy w jaki sposób można to zrobić:

• podłączenie jednego zasilacza do dwóch szyn jednocześnie;
• podłączenie jednego zasilacza do jednej szyny, wyjście z niej i podłączenie do kolejnej.

Jaki zasilacz zewnętrzny stosować?

Przy szynoprzewodach magnetycznych, np. Oxyled Multiline, nie ma konieczności stosowania dedykowanego zasilacza tej samej marki. Można użyć dowolnego zasilacza, który obniża napięcie do 48V i zapewnia odpowiednią moc. Jedną z renomowanych firm dostarczających wysokiej jakości zasilacze jest MeanWell.
