Szynoprzewody 3-fazowe to system, który pozwala zasilać i sterować oświetleniem zamontowanym na jednej szynie, z możliwością podziału na trzy niezależne obwody. Dzięki temu można zdecydować, czy wszystkie lampy mają działać razem, czy też podzielić je na dwie lub trzy grupy. Taka elastyczność sprawia, że w szynoprzewodach stosuje się różne akcesoria - między innymi łączniki oraz końcówki zasilające, które występują w wersji lewej i prawej. To właśnie te elementy bywają źródłem nieporozumień przy kompletowaniu instalacji, dlatego w tym artykule wyjaśnimy, jak je rozróżniać i poprawnie dopasować.

Dodatkowo, dla osób, które chciałyby bardziej poszerzyć wiedzę na temat szynoprzewodów trójfazowych przygotowaliśmy kilka innych poradników.

• Jak kupić szynoprzewody 3-fazowe
• Pięć problemów z szynoprzewodami 3-fazowymi i ich rozwiązania
• Jak dobrać szynoprzewody 3-fazowe
• Ranking szynoprzewodów 3-fazowych
• Galeria zdjęć z naszych realizacji oświetlenia za pomocą szynoprzewodów
• Pięć powodów, przez które warto kupić szynoprzewody w naszym sklepie

W szynoprzewodach 1-fazowych oraz szynoprzewodach magnetycznych nie występują elementy lewe lub prawe.

Doprowadzenie zasilania

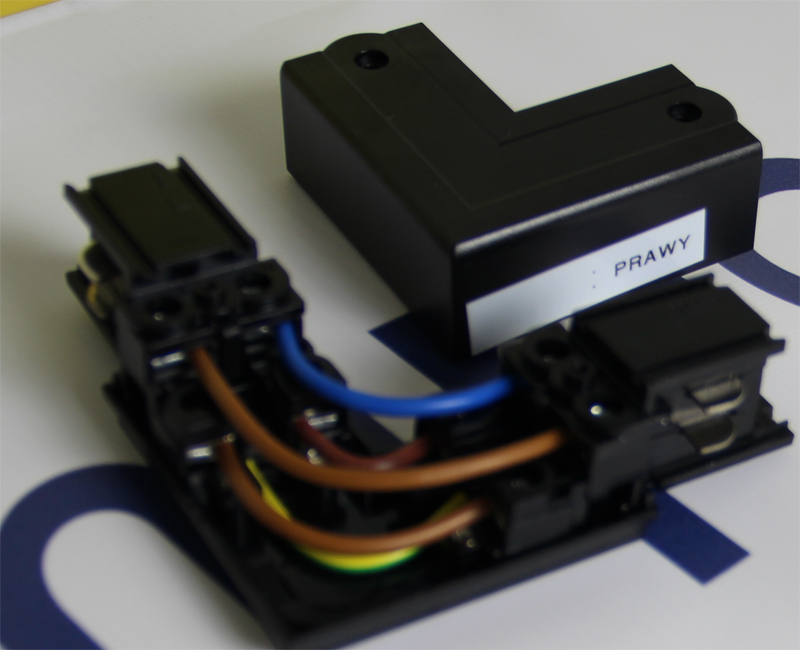

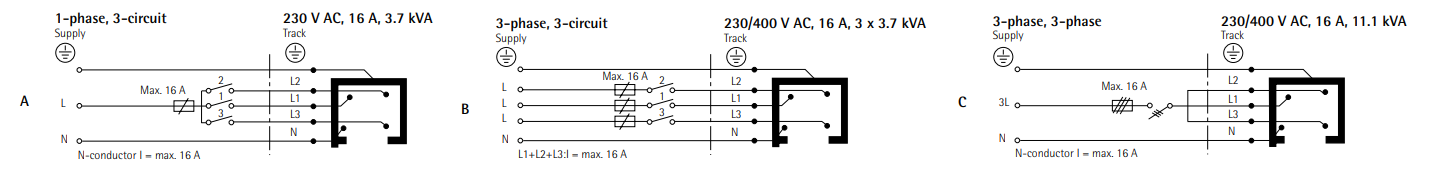

W szynoprzewodach 3-fazowych zasilanie można podłączyć nie tylko do końcówki zasilającej, ale również do większości łączników - z wyjątkiem łącznika wewnętrznego. Każdy z nich ma możliwość demontażu plastikowej osłony, co pozwala na wprowadzenie przewodów od drugiej strony. To rozwiązanie okazuje się szczególnie praktyczne, gdy przewód zasilający nie znajduje się na końcu szyny, ale wypada na jej środku albo w narożniku. Dzięki temu nie trzeba przebudowywać całego układu, a instalacja staje się znacznie bardziej elastyczna.

Co to są łączniki i końcówki lewe i prawe

W szynoprzewodach 3-fazowych podział na elementy lewe i prawe nie jest przypadkowy - wynika z budowy samej szyny i rozmieszczenia przewodów w jej wnętrzu. W każdej szynie biegną równolegle cztery tory prądowe: trzy przewody fazowe (L1, L2, L3) oraz przewód neutralny (N). Do tego dochodzi jeszcze przewód ochronny (PE), który odpowiada za bezpieczeństwo.

Przewody fazowe oznacza się najczęściej kolorami brązowym, czarnym lub szarym, przewód neutralny jest niebieski, a ochronny żółto-zielony. Ich kolejność i biegunowość są stałe - to znaczy, że w każdym miejscu szyny muszą być ułożone w tej samej kolejności. Dzięki temu lampy zawsze podłączają się prawidłowo i działają na tym obwodzie, do którego zostały przypisane.

Tu właśnie pojawia się różnica między końcówkami i łącznikami lewymi a prawymi. Jeśli patrzymy na szynę z jednej strony, przewody mają określony układ: np. od góry neutralny (N), a pod nim trzy fazy. Gdy jednak obrócimy element w poziomie i włożymy go od drugiej strony szyny, kolejność torów by się „odwróciła”. Żeby tego uniknąć, producenci robią osobne wersje - lewą i prawą - tak, aby połączenie zawsze zachowywało zgodność faz i neutralnego.

Warto dodać, że nie każdy element w systemie szynoprzewodów występuje w wersji lewej i prawej. Taki podział dotyczy tylko tych akcesoriów, w których kierunek wpięcia ma znaczenie dla zachowania układu przewodów.

Na przykład:

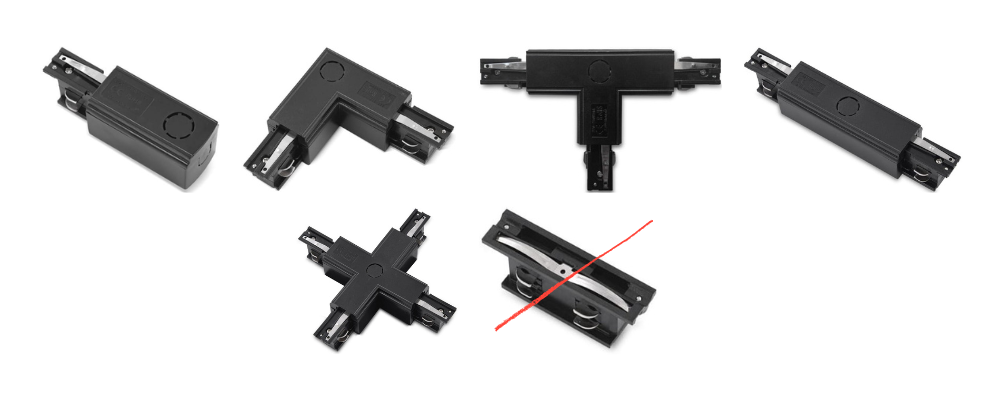

• Łącznik prosty zasilający - występuje tylko w jednej wersji, ponieważ montuje się go w linii prostej i w razie potrzeby można go po prostu obrócić.
• Łącznik X (krzyżowy) - również nie potrzebuje podziału na lewy i prawy. Można go obracać o 90, 180 czy 270 stopni i zawsze przewody zgrają się prawidłowo.

Natomiast wszelkie elementy narożne (L, T), czy końcówki zasilające, muszą być rozróżnione na lewe i prawe - inaczej kolejność torów w szynie zostałaby odwrócona. Dzięki temu łatwo zapamiętać zasadę: tam, gdzie istnieje ryzyko „zamiany miejscami” faz i neutralnego, producenci robią wersję lewą i prawą. Tam, gdzie układ przewodów jest symetryczny - element występuje tylko w jednej wersji.

Dlaczego to takie ważne?

• Jeśli pomylimy stronę i użyjemy złego elementu, przewody się nie zgrają: tam, gdzie ma być faza, trafi neutralny, a tam gdzie neutralny - faza.
• Czasami lampa po prostu się nie zaświeci, w najgorszym - może dojść do zwarcia albo uszkodzenia oprawy.
• Odcinek szynoprzewodu za źle dobranym łącznikiem czy końcówką nie będzie miał poprawnego uziemienia.

Jak to sprawdzić?

Najłatwiej spojrzeć na schemat producenta - zwykle na rysunku zaznaczone są linie torów i oznaczenia L1, L2, L3, N. Można zwrócić uwagę na nazwę produktu, gdzie będzie podane, że element jest lewy albo prawy, a także zdjęcie, gdzie widoczny będzie inny układ blaszki od uziemienia, która znajduje się po stronie sufitu.

Można też patrzeć na samą szynę: przewód neutralny (niebieski) ma zawsze stałe położenie – to po nim można się zorientować, czy potrzebny jest element lewy czy prawy. Zasada jest prosta: łącznik lub końcówka muszą „przedłużać” układ torów w szynie, a nie go odwracać. Dzięki temu, wiedząc gdzie w szynie znajduje się przewód neutralny i jak biegną fazy, bez problemu można rozróżnić i poprawnie dobrać element lewy albo prawy.

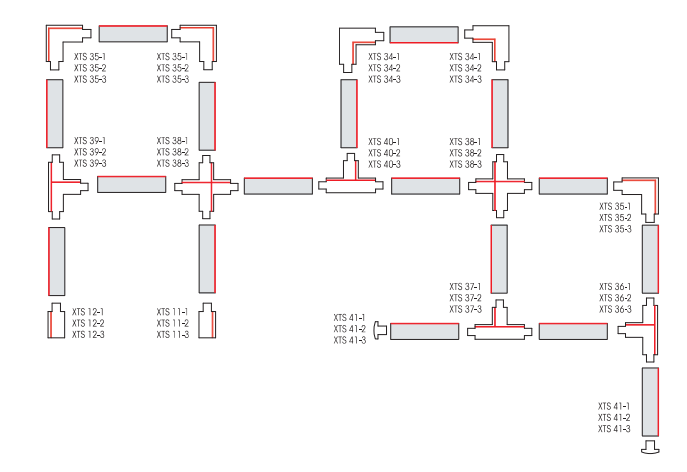

Na poniższej i powyższej grafice widzimy fragment katalogu szynoprzewodów 3-fazowych Global fińskiej marki Nordic Aluminium, które również można zamówić w naszym sklepie. Producent w przejrzysty sposób zaznaczył tam biegunowość poszczególnych elementów - pokazano ją czerwoną linią biegnącą wzdłuż torów. Dzięki temu łatwo zauważyć, w jaki sposób należy dobierać końcówki i łączniki lewe oraz prawe, tak aby układ przewodów w szynie zawsze się zgadzał i instalacja działała poprawnie.

W tym miejscu można znaleźć wszystkie szynoprzewody trójfazowe oparte na technologii Global. Natomiast szynoprzewody Global można zamówić w naszym sklepie za pośrednictwem autoryzowanego polskiego dystrybutora Cora Lighting.

Jak widać na rysunku, kwestia biegunowości zaczyna mieć realne znaczenie dopiero w bardziej rozbudowanych systemach, gdzie układ szyn tworzy skomplikowane kształty - na przykład „Z” z wieloma kątami prostymi. W takich przypadkach łatwo o pomyłkę i wtedy wybór elementu lewego lub prawego decyduje o tym, czy całość będzie działać poprawnie. Natomiast przy prostych, popularnych konfiguracjach, takich jak linia prosta, kształt „L” czy „U”, sprawa jest dużo prostsza - wystarczy, że konsekwentnie wybierzemy wszystkie łączniki lewe albo wszystkie prawe i system będzie działał tak, jak należy.

Czym są te metalowe blaszki z tyłu szyny

Te metalowe blaszki, które widać z tyłu łącznika (od strony przylegającej do sufitu), to sprężyste zaczepy montażowe.

Ich zadania są dwa:

• Stabilizacja elementu w szynie - blaszki dociskają łącznik do korpusu szynoprzewodu, dzięki czemu całość siedzi sztywno i nie ma luzów.
• Uziemienie (PE) - w wielu systemach szynoprzewodów te blaszki pełnią też rolę kontaktu ochronnego. Dotykają toru ochronnego w szynie (żółto-zielony przewód PE), dzięki czemu obudowa metalowa łącznika lub oprawy ma zapewnione połączenie ochronne.

Dlatego są one zawsze sprężyste i wystają lekko ponad powierzchnię. Kiedy łącznik wsuwa się do szyny i dociska do sufitu, blaszki automatycznie łapią kontakt i utrzymują właściwą pozycję.

Najczęściej w łącznikach wygląda to w ten sposób, że od góry podłączone są przewody fazowe i neutralny, a tor ochronny PE znajduje się na dole, dokładnie na środku. Ten przewód uziemiający wewnątrz łącznika przechodzi na specjalną blaszkę stykową, którą widać od strony sufitu. I właśnie ta blaszka, w zależności od tego, czy mamy do czynienia z wersją lewą czy prawą, jest skierowana na lewo albo na prawo. Dzięki temu zachowana jest ciągłość uziemienia w całym systemie, a element pasuje do układu torów w szynie.

To jest drugi, bardzo ważny powód, dla którego producenci rozróżniają elementy lewe i prawe.

Jeśli dobierzemy niewłaściwy element

• przewody fazowe i neutralny nie trafią w odpowiednie tory,
• dodatkowo nie zgra się też tor ochronny (PE), bo ta blaszka, która przenosi uziemienie, znajdzie się po złej stronie i nie połączy się z szyną.

W praktyce oznacza to, że cały odcinek szynoprzewodu za źle dobranym łącznikiem czy końcówką nie będzie miał poprawnego uziemienia - a to już nie jest tylko kwestia „nie zapali się lampa”, ale poważne naruszenie bezpieczeństwa instalacji.

Jeśli pomylimy się przy doborze elementu lewego i prawego, to lampy zamontowane na szynie najczęściej i tak będą działały, bo przewody fazowe i neutralny połączą się poprawnie. Problem pojawia się w torze ochronnym, czyli uziemieniu. Blaszka odpowiedzialna za przewód PE nie trafi wtedy we właściwe miejsce i nie połączy się z szyną.

W efekcie cała instalacja wygląda na sprawną, światło świeci normalnie, ale lampy w rzeczywistości nie mają uziemienia. To oznacza, że w razie uszkodzenia izolacji albo przebicia prądu na metalową obudowę nie będą już odpowiednio zabezpieczone, a to może być niebezpieczne. Dlatego tak ważne jest, żeby przy kompletowaniu elementów zawsze dobierać je konsekwentnie - wszystkie lewe albo wszystkie prawe - aby oprócz zasilania zachować także ciągłość uziemienia.

Podsumowanie i wnioski

Przy prostych układach szynoprzewodów, takich jak linia prosta, kształt „L” czy „U”, sprawa jest dość łatwa - wystarczy dobierać konsekwentnie te same elementy, czyli wszystkie lewe albo wszystkie prawe. Wtedy mamy pewność, że fazy, neutralny i uziemienie są ze sobą zgodne w całym systemie.

Jeśli jednak pomylimy się i połączymy elementy różnego typu, szynoprzewód nadal będzie działał i lampy się zapalą. Problem w tym, że uziemienie nie zostanie poprawnie podłączone. W takiej sytuacji oprawy tracą zabezpieczenie, a w razie awarii prąd może pojawić się na ich obudowie. To oznacza realne zagrożenie dla użytkownika i ryzyko uszkodzenia lamp. Dlatego przy kompletowaniu szynoprzewodów warto zawsze upewnić się, że wszystkie elementy dobrane są właściwie i zgodnie z jedną stroną - lewą lub prawą.
