Z czego jest wykonany szynoprzewód
Szynoprzewody cieszą się w naszym sklepie bardzo dużą popularnością i często trafiają do nas osoby, które lubią zrobić solidny research przed zakupem. Klienci poświęcają czas na porównanie różnych opcji po to, aby znaleźć rozwiązanie najlepiej dopasowane do swoich potrzeb - ani zbyt tanie i kiepskiej jakości, ani przesadnie drogie i nieuzasadnione. Właśnie dlatego staramy się przygotowywać jak najwięcej materiałów, zarówno tutaj na blogu, jak i na naszym kanale YouTube. Dzięki temu każdy może poszerzyć swoją wiedzę, a jednocześnie w prosty sposób zrozumieć, jak działają poszczególne systemy oświetleniowe. W tym artykule przyjrzymy się dokładnie budowie szynoprzewodów i odpowiemy na pytanie, z czego właściwie wykonana jest sama szyna i co może mieć wpływ na jej cenę.
W tym artykule poruszamy między innymi temat, że aluminiowe profile szynoprzewodów mogą być wykonane z różnych stopów aluminium - jedne są twardsze i sztywniejsze, inne bardziej miękkie i podatne na odkształcenia. W praktyce jednak producenci nigdy nie podają dokładnego składu swoich szyn. Wynika to z kilku powodów: po pierwsze, skład stopu to kwestia technologii hutniczej i nie ma większego znaczenia dla większości klientów, po drugie, dla producentów ważniejsze jest deklarowanie zgodności z normami elektrycznymi i bezpieczeństwa, a nie procentowy udział magnezu czy krzemu.
Dlatego potraktujmy to raczej jako ciekawostkę niż realne kryterium wyboru. Ale jeśli ktoś chce ocenić szynę „na żywo”, to można to zrobić w prosty sposób. Wystarczy sprawdzić jej wagę i sztywność - solidny profil z dobrego stopu jest wyraźnie cięższy i trudniej go wygiąć w rękach. W tanich, marketowych szynach różnica jest od razu wyczuwalna: są lekkie, miękkie i wyginają się niemal jak blacha. To najprostsza metoda, żeby ocenić jakość materiału bez znajomości składu chemicznego.
Budowa szynoprzewodu

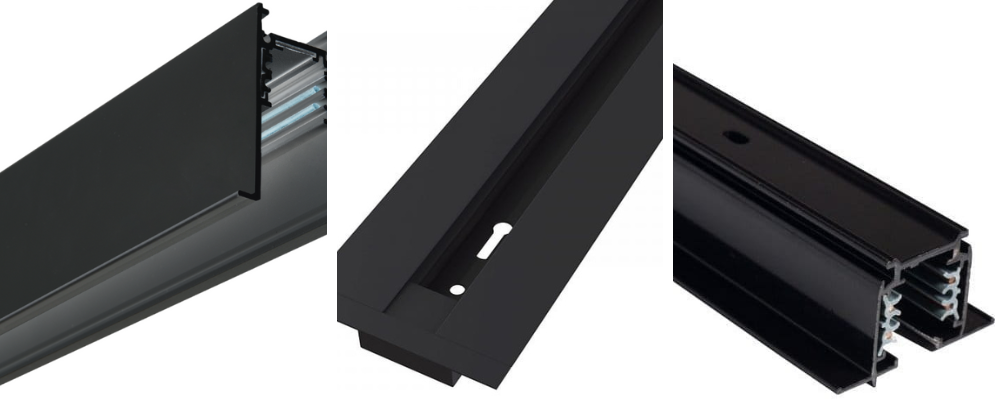

Szynoprzewód - niezależnie, czy mówimy o szynoprzewodzie 3-fazowym, szynoprzewodzie 1-fazowym czy szynoprzewodzie magnetycznym - to tak naprawdę profil aluminiowy, wewnątrz którego znajdują się przewodzące tory prądowe z miedzi.
W uproszczeniu jego budowa wygląda tak:
- Obudowa/profil - wykonany z aluminium, najczęściej malowany proszkowo na biało lub czarno. Aluminium jest lekkie, sztywne, dobrze odprowadza ciepło i można je ciąć.
- Izolacja - wewnątrz profilu znajdują się wkładki z tworzywa sztucznego (najczęściej PVC lub podobny materiał izolacyjny), które trzymają miedziane przewody w odpowiednim układzie i zapobiegają zwarciom.
- Tory prądowe - to paski lub profile z miedzi, które biegną wzdłuż szyny i przewodzą prąd. W szynoprzewodzie 3-fazowym mamy trzy przewody fazowe, neutralny i ochronny (PE). W szynoprzewodzie 1-fazowym jest tor fazowy i neutralny, a w szynoprzewodzie magnetycznym najczęściej są cztery przewody, z czego dwa to fazowy i neutralny, a pozostałe dwa to Dali+ i Dali- służące do zdalnego sterowania Dali, ale często można je wykorzystać do utworzenia drugiego obwodu.
- Elementy maskujące - plastikowe zaślepki końcowe montowane na śrubki lub uchwyty, a także maskownica frontowa, również wykonana z plastiku.
Żyły pokryte miedzią zamiast całkowicie miedzianych
W szynoprzewodach standardem są przewody miedziane, bo miedź jest najlepszym i najbardziej stabilnym przewodnikiem w instalacjach oświetleniowych. Ale czy zawsze tak jest? No właśnie - niekoniecznie. Warto wiedzieć, że niektóre firmy, szczególnie te celujące w niższy segment cenowy, mogą stosować inne rozwiązania.
Zdarza się, że zamiast pełnowartościowych przewodów z litej miedzi wykorzystuje się przewodniki z innego metalu, na przykład aluminium, pokryte tylko cienką warstwą miedzi. Dla producenta oznacza to spore oszczędności - aluminium jest tańsze, lżejsze i łatwiej dostępne. Dla klienta jednak w praktyce przekłada się to na gorsze parametry przewodzenia, większe straty i krótszą żywotność całej instalacji. W dłuższej perspektywie takie rozwiązanie bywa więc mniej opłacalne, bo szybciej mogą pojawić się problemy.
Oczywiście nie znaczy to, że każda tańsza szyna od razu będzie „półśrodkiem”. Rynek jest szeroki i znajdziemy zarówno solidne, dobrze wykonane produkty w rozsądnej cenie, jak i takie, w których oszczędności widać już na pierwszy rzut oka. Warto o tym wiedzieć, żeby przy wyborze zwrócić uwagę nie tylko na kolor obudowy czy wygląd lamp, ale też na to, co kryje się wewnątrz samej szyny. To właśnie tam decyduje się, czy cały system będzie działał niezawodnie przez lata, czy tylko do pierwszej awarii.
Jak sprawdzić czy przewód jest miedziany czy tylko pokryty miedzią
Najprostszy sposób, żeby rozpoznać, czy przewód jest w pełni miedziany czy tylko pokryty miedzią, to sprawdzenie przekroju. Wystarczy przeciąć kawałek i obejrzeć go z bliska. Jeżeli cały środek ma jednolity, miedziany kolor, to mamy do czynienia z przewodem z litej miedzi. Jeżeli natomiast widać srebrzysty rdzeń, a tylko cienka warstwa z wierzchu ma kolor miedzi, to jest to tzw. CCA, czyli aluminium powlekane miedzią.
Innym sposobem jest porównanie wagi. Miedź jest około trzy razy cięższa od aluminium, więc dwa przewody o tym samym przekroju i długości będą się wyraźnie różniły masą. Jeżeli przewód jest podejrzanie lekki, to jest duża szansa, że to właśnie wersja CCA.
Można też spróbować metody „na pilnik” - spiłować trochę izolacji i samego przewodnika. Miedź zachowa swój kolor na całej głębokości, a aluminium szybko pokaże srebrny odcień pod cienką powłoką miedzi.

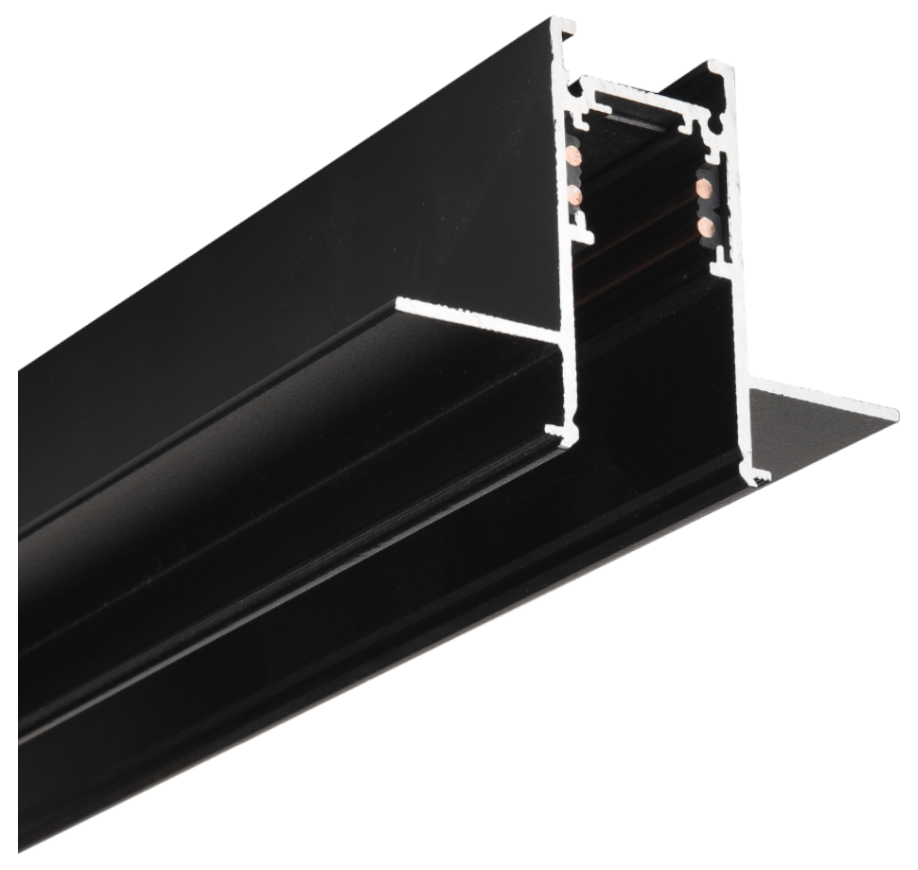

Dwie żyły zamiast czterech w szynach magnetycznych
Na rynku można też spotkać szyny magnetyczne, które zamiast standardowych czterech torów prądowych mają tylko dwa. Taka konstrukcja pozwala oczywiście obniżyć cenę, ale jednocześnie mocno ogranicza funkcjonalność. W szynie z czterema żyłami mamy możliwość podłączenia nie tylko oświetlenia, ale też dodatkowych akcesoriów, jak chociażby zasilacz do systemu DALI czy sterowanie w kilku obwodach. W wersji z dwiema żyłami jest to już niemożliwe - działa wyłącznie podstawowe włącz/wyłącz i żadnego bardziej zaawansowanego sterowania nie da się do niej podpiąć. Dlatego przed zakupem warto zwrócić uwagę, ile żył faktycznie ma dana szyna, żeby uniknąć rozczarowania i nie zamknąć sobie drogi do rozbudowy systemu w przyszłości.
Na szczęście nawet w przypadku takich uproszczonych szyn magnetycznych z dwiema żyłami nie jesteśmy całkowicie pozbawieni możliwości sterowania. Jeśli zależy nam na funkcji zdalnej obsługi, można po prostu wybrać lampy wyposażone w sterownik Bluetooth lub Zigbee. Wtedy sterowanie odbywa się przez sieć radiową - bez konieczności korzystania z dodatkowych przewodów. Jeżeli natomiast mamy w domu system smart home oparty na instalacji kablowej, wystarczy dokupić odpowiednią bramkę. Taka bramka przechwytuje sygnał radiowy z lamp i przekazuje go dalej do naszej centrali sterującej. Dzięki temu nawet przy ograniczonej konstrukcji szyny można zachować wygodę obsługi i korzystać z nowoczesnych rozwiązań smart.
Rodzaje aluminium, z których wykonano szynę
Wiele osób zakłada, że „aluminium to aluminium”, a różnice w cenach wynikają tylko z loga na pudełku. A to nie do końca prawda.
Aluminium samo w sobie prawie nigdy nie występuje w czystej postaci technicznej, bo byłoby zbyt miękkie i podatne na odkształcenia. Do produkcji profili stosuje się stopy aluminium, czyli mieszanki aluminium z innymi pierwiastkami (np. krzem, magnez, miedź, mangan, cynk).
Najczęściej w szynoprzewodach używa się stopów z grupy serii 6000 (np. 6060, 6063), czyli aluminium z dodatkiem krzemu i magnezu. Taki stop dobrze się obrabia, jest odporny na korozję i ma przyzwoitą wytrzymałość mechaniczną.
Te same serie stopu mogą mieć różne proporcje dodatków, co przekłada się na:
- twardość i sztywność - ważne, żeby szyna się nie wyginała i trzymała formę;
- odporność na pękanie przy wierceniu i montażu;
- odporność na korozję - aluminium zawsze pokrywa się warstwą tlenku, ale lepsze stopy i lepsze malowanie proszkowe sprawiają, że szyna dłużej wygląda estetycznie;
- dokładność i powtarzalność profilu - tańsze stopy mogą być gorzej odlewane/wytłaczane, więc zdarzają się krzywizny albo nierówności, które wychodzą dopiero przy montażu lamp.
Różnice w cenie szyn mogą wynikać z kilku rzeczy:
- rodzaj stopu aluminium - tańszy, miększy, bardziej podatny na odkształcenia kontra droższy, sztywniejszy i stabilny wymiarowo;
- grubość profilu - czasem szyny wyglądają podobnie, ale jedna ma cieńsze ścianki (łatwiej się wygina, gorzej odprowadza ciepło);
- jakość powłoki - malowanie proszkowe może być cienkie i podatne na zarysowania, albo solidne i równomierne;
- kontrola jakości - markowi producenci pilnują, żeby każdy profil trzymał dokładne wymiary i pasował do akcesoriów, w tańszych szynach potrafi „pływać” geometria.
W praktyce wpływa to na sztywność sufitu i równość linii oświetlenia, łatwość montażu (czy wszystko pasuje bez siłowania się), trwałość i estetykę (czy nie pojawią się zarysowania, odkształcenia, utlenianie).
Jeśli kupimy tanią szynę wykonaną z miękkiego, słabszego stopu aluminium, to jej profil będzie mniej sztywny. W praktyce oznacza to, że kiedy dokręcamy ją wkrętami do sufitu, boki mogą się lekko zagiąć do środka albo całość się minimalnie „ściśnie”. Na pierwszy rzut oka wygląda to niegroźnie, ale potem wychodzi problem - lampa trudniej wchodzi w szynę, a czasem też ciężej ją wyjąć. I to nie dlatego, że coś jest źle zamontowane, tylko właśnie przez miękki materiał, który się odkształcił. Przy szynie z lepszego stopu aluminium profil zachowuje swój kształt i nawet po solidnym dokręceniu nie ma tego problemu.
Na poniższym nagraniu zaprezentowana jest produkcja szynoprzewodów 3-fazowych marki Global przez firmę Nordic Aluminium, która odbywa się w Finlandii. Seria ta jest znana z bardzo wysokiej jakości i stanowi standard, do którego dostosowują się inne marki. W naszym sklepie szyny Global można zamówić za pośrednictwem dystrybutora Cora Lighting, mamy też przygotowaną podstronę z innymi systemami dopasowanymi do technologii Global.
Otwory montażowe w szynoprzewodzie
Niektóre szyny mają wewnątrz przygotowane fabryczne otworki montażowe, a inne są zupełnie „czyste”. Najczęściej to właśnie tańsze modele nie mają żadnych otworów i trzeba je zrobić samodzielnie. Na szczęście nie jest to duży problem - wystarczy wiertło do metalu i kilka minut pracy, żeby przygotować miejsca na wkręty.
Lepsze marki idą jednak krok dalej. Otwory montażowe są w nich przygotowane fabrycznie i dodatkowo mają lekkie zagłębienie, w które chowa się główka wkręta. Dzięki temu śruba nie wystaje ponad powierzchnię toru, co daje dwie istotne korzyści: można swobodnie przesuwać lampę po całej długości szyny, a nawet zamontować ją dokładnie nad miejscem, gdzie znajduje się wkręt. To niby drobiazg, ale w praktyce mocno ułatwia montaż i sprawia, że całość jest wygodniejsza w użytkowaniu.
Szynoprzewody z marketu budowlanego
Jeśli ktoś miał wcześniej do czynienia z szynami kupowanymi w marketach budowlanych, to pewnie zauważył, że są one bardzo lekkie i łatwo się wyginają. To nie przypadek - w takich produktach najczęściej stosuje się słabsze mieszanki aluminium, które są mniej sztywne i podatne na odkształcenia. Do tego dochodzą przewody, które nie są wykonane z litej miedzi, a jedynie lekko pokryte jej warstwą. W efekcie producent może obniżyć koszty produkcji i sprzedawać szyny w bardzo atrakcyjnej cenie. W praktyce jednak jest to pozorna oszczędność, bo jakość takich szyn pozostawia wiele do życzenia. Łatwo się wyginają, gorzej przewodzą prąd i szybciej się zużywają, więc zamiast faktycznie zaoszczędzić, po prostu przepłacamy za produkt, który nie dorównuje parametrom sprawdzonych marek.
Gdzie szukać informacji o składzie szyn
Próżno jednak szukać informacji o składzie szyn, ponieważ nawet renomowani producenci, tacy jak Nordic Aluminium, Stucchi czy Eutrac, w oficjalnych materiałach nie podają składu stopu aluminium.
To standard branżowy - w oświetleniu liczą się przede wszystkim parametry elektryczne (obciążalność, liczba torów, zgodność z normami bezpieczeństwa), a nie skład metalu. Klient końcowy kupuje produkt do montażu lamp, nie półprodukt do analizy metalurgicznej. Wytłaczanie profili odbywa się z typowych stopów (najczęściej 6060 lub 6063 z serii 6000), ale dokładna proporcja dodatków (magnez, krzem, mangan) to domena huty, nie producenta szyn. Firmy oświetleniowe nie chcą podawać takich szczegółów, bo i tak nie miałoby to praktycznego znaczenia dla większości klientów.
Brak informacji o składzie to nie wada - to po prostu norma. W branży oświetleniowej nikt nie publikuje tabeli chemicznej aluminium.
Co można realnie ocenić
- waga – solidna szyna z dobrego stopu i grubszymi ściankami będzie cięższa; te najtańsze są wyraźnie lżejsze, „blaszane” w dotyku, łatwo się gną;
- sztywność profilu – jeśli weźmiesz odcinek do ręki i lekko go zegniesz, od razu poczujesz różnicę między mocnym stopem a miękką mieszanką;
- wykończenie – w dobrych szynach malowanie proszkowe jest równe, gładkie i odporne na zarysowania; w tanich widać niedociągnięcia albo odpryski;
- informacje producenta – renomowane firmy (Nordic Aluminium, Stucchi, Global, Eutrac) udostępniają dane techniczne, a nawet certyfikaty CE, ENEC.
