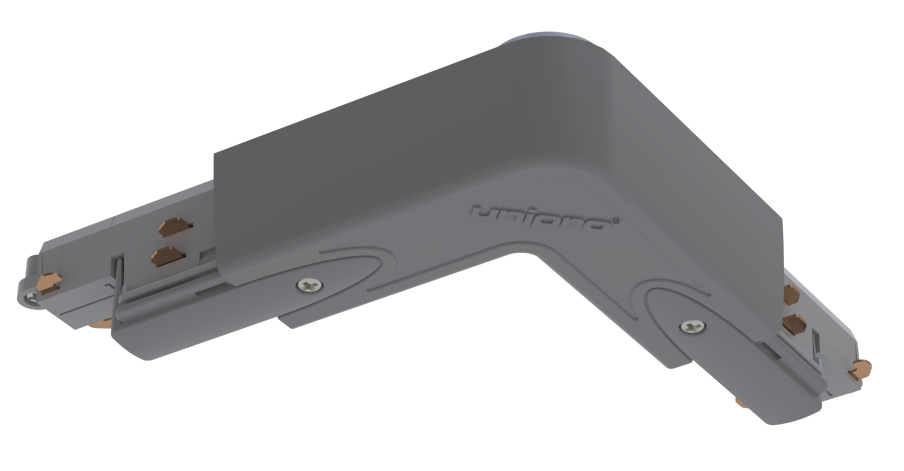

Szary łącznik kątowy 90 stopni zasilający do szynoprzewodów 3-fazowych natynkowych Unipro Chors 90.4155.U30.101

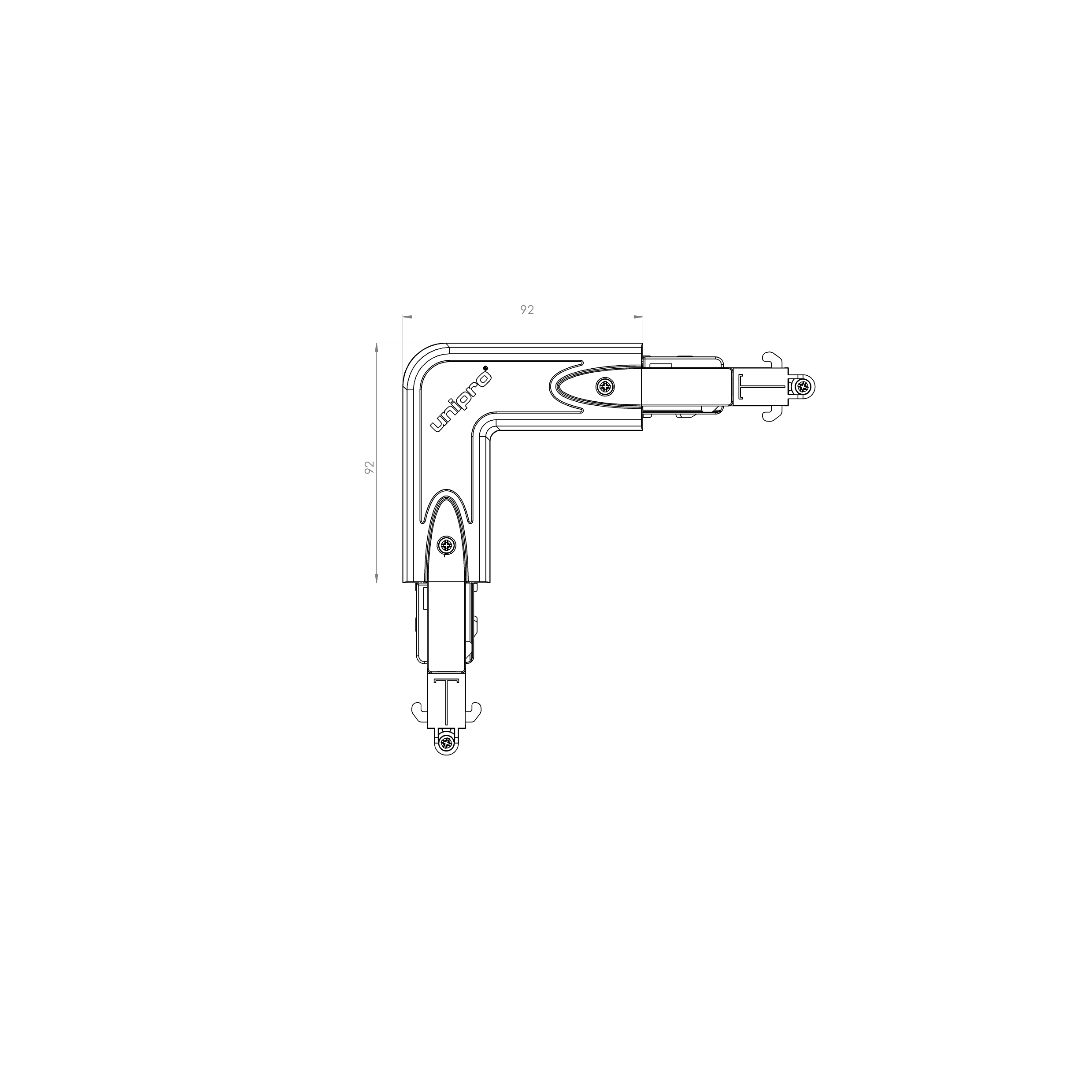

Łącznik pozwala zestawiać ze sobą szynoprzewody trójfazowe, zarówno w linii prostej, jak i pod różnymi kątami. W miejscu jego montażu nie ma możliwości umieszczenia oprawy. Zasilanie można doprowadzić do większości łączników, z wyjątkiem wersji wewnętrznych oraz kątowych. Litery A, B, C i D określają biegunowość, czyli sposób prowadzenia przewodu neutralnego i uziemienia, co przedstawiono na rysunku technicznym. Ważne jest, aby dobrać elementy zgodnie z oznaczeniami.

Dlaczego końcówka lub łącznik jest lewa lub prawa?

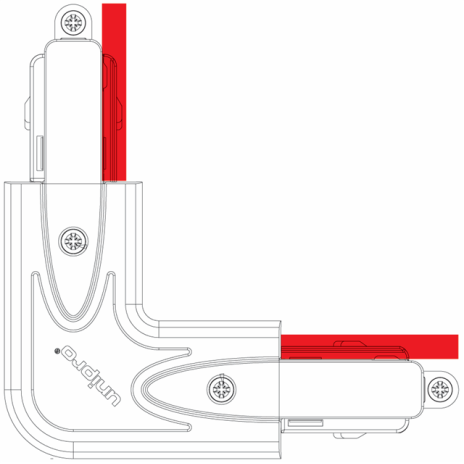

W szynoprzewodach trójfazowych stosuje się końcówki i łączniki oznaczone jako „lewe” lub „prawe”, co bywa problematyczne przy zakupie. Oznaczenia te odnoszą się do biegunowości, czyli do tego, po której stronie znajduje się przewód neutralny i uziemienie. Dzięki właściwemu doborowi elementów unikamy sytuacji, w której te przewody nie pokrywają się ze sobą, bo znalazły się po przeciwnych stronach.

Dodatkowo konstrukcja szyny zabezpiecza przed błędnym montażem - wewnątrz znajduje się niewielki rant, a w łączniku lub końcówce odpowiednie wgłębienie, które uniemożliwia nieprawidłowe połączenie. Oznaczenie „lewy” lub „prawy” informuje więc, po której stronie przebiega uziemienie, dlatego wszystkie dobierane elementy muszą być ze sobą zgodne.

Można zacząć od dowolnej końcówki zasilającej - lewej lub prawej. W przypadku prostych, liniowych układów nie ma to większego znaczenia. Przy układzie w kształcie litery „L” należy dobrać łącznik o tym samym oznaczeniu. Przy kształcie „U” również nie ma problemu, ponieważ łącznik można obrócić. Natomiast przy bardziej rozbudowanych układach, na przykład w formie „Z”, samo obracanie elementów nie wystarczy - wtedy konieczne jest zastosowanie zarówno wersji lewej, jak i prawej, aby zachować zgodność.

Podsumowując - przy prostych instalacjach wybieramy elementy tego samego typu (wszystkie lewe albo wszystkie prawe), natomiast przy bardziej skomplikowanych układach trzeba to dokładnie sprawdzić. W razie wątpliwości najlepiej skontaktować się z nami telefonicznie.

Szynoprzewody 3-fazowe Unipro Chors

System szynoprzewodów trójfazowych Unipro, przeznaczony do opraw Chors, to rozwiązanie dla osób szukających oświetlenia najwyższej klasy. Nie jest to najtańsza opcja, jednak wyższa cena wynika z jakości wykonania oraz bardzo szerokich możliwości konfiguracji. Można dobrać kolor obudowy nie tylko z podstawowej palety, ale również w dowolnym odcieniu RAL. Co więcej, na życzenie mogą zostać polakierowane nawet same szyny.

Oprawy Chors oferują znakomite parametry zgodne z ideą Human Centric Lighting, czyli oświetlenia wspierającego naturalny rytm dobowy człowieka. Każda lampa ma możliwość ściemniania, a zastosowany układ jest zabezpieczony przed migotaniem, dzięki czemu światło jest komfortowe dla oczu. Diody LED cechują się bardzo długą żywotnością sięgającą około 50 000 godzin pracy.

Współczynnik oddawania barw osiąga poziom CRI95, a w wybranych modelach nawet CRI98, co określono jako technologię Sunlike. Oznacza to bardzo wierne odwzorowanie kolorów, zbliżone do naturalnego światła dziennego, co jest szczególnie istotne w przestrzeniach, gdzie liczą się detale i wysoka jakość światła.

Lampy można dodatkowo wyposażyć w soczewki Glass Lens oraz specjalne przesłony, które poprawiają komfort świecenia, zwiększają ilość światła i ograniczają olśnienie. Dostępna jest także możliwość zastosowania sterowania DALI. Wszystkie te elementy sprawiają, że systemy Chors to rozwiązania klasy premium, idealne do wymagających projektów.
