Jak przyciąć taśmę LED
Taśmy LED to jedno z najczęściej wybieranych rozwiązań oświetleniowych, które daje ogromną swobodę w aranżacji światła w domu czy biurze. Podobnie jak szynoprzewody, pozwalają tworzyć różne układy i dopasować światło do potrzeb, z tą różnicą, że zajmują znacznie mniej miejsca i świetnie sprawdzają się zarówno w pomieszczeniach suchych, jak i wilgotnych. Dzięki temu mogą z powodzeniem zastąpić inne źródła światła, takie jak lampy schodowe czy oświetlenie łazienkowe. Jedną z ich największych zalet jest możliwość przycinania i łączenia odcinków taśmy, co pozwala idealnie dopasować długość do wybranego miejsca montażu. W tym artykule wyjaśnimy, jak prawidłowo przycinać taśmę LED, w jakich sytuacjach można to zrobić i na co warto zwrócić uwagę, żeby instalacja działała bezproblemowo.
Czy każdą taśmę LED można ciąć?
Nie każdą taśmę LED można ciąć dowolnie i w dowolnym miejscu - to jedna z najważniejszych rzeczy, o których trzeba pamiętać przed rozpoczęciem montażu.
Każda taśma LED zbudowana jest z modułów - małych odcinków, na których znajdują się diody i elementy elektroniczne. Producent zawsze oznacza specjalne punkty cięcia, najczęściej w postaci narysowanej linii z symbolem nożyczek. To właśnie w tych miejscach można bezpiecznie przycinać taśmę. Jeżeli spróbujemy zrobić to pomiędzy takimi punktami, ryzykujemy uszkodzenie ścieżek zasilających albo odcięcie fragmentu, który nie będzie działał.
Warto też zwrócić uwagę na napięcie taśmy. Najpopularniejsze są wersje 12 V i 24 V – i to od tego zależy, jak często pojawiają się punkty cięcia. W taśmach 12 V można je spotkać co 3 diody, a w taśmach 24 V często co 6 diod. Im wyższe napięcie, tym większe odcinki przypadają na jeden moduł i tym rzadziej można ciąć.
Kolejna kwestia to rodzaj taśmy. Standardowe taśmy elastyczne prawie zawsze mają możliwość przycinania, ale jeśli mamy do czynienia z taśmą w hermetycznej obudowie (np. w silikonie do łazienki lub na zewnątrz), to po przycięciu trzeba dodatkowo zabezpieczyć końcówkę przed wilgocią. W przeciwnym razie woda dostanie się do wnętrza i cała taśma szybko ulegnie uszkodzeniu.
Dlaczego taśmy LED 12V i 24V mają możliwość cięcia w innych odstępach?
To wynika z budowy samych modułów na taśmie i z tego, jak diody LED są zasilane.
Na taśmie LED diody nie są podłączone pojedynczo, tylko w małe grupy (moduły). Każdy moduł musi być zasilany napięciem zgodnym z taśmą - czyli 12 V albo 24 V.
- W taśmach 12 V taki moduł to zwykle 3 diody LED połączone szeregowo + rezystor. Dlaczego 3? Bo jedna dioda potrzebuje około 3-3,2 V, więc trzy razem dają ok. 9-9,6 V, a resztę różnicy „bierze na siebie” rezystor, dopasowując napięcie do 12 V. Dlatego punkty cięcia wypadają co 3 diody - to najmniejszy kompletny układ, który może działać.
- W taśmach 24 V logika jest taka sama, tylko napięcie jest wyższe. Tu najczęściej łączy się 6 diod szeregowo + rezystor. 6 × 3 V ≈ 18 V, plus rezystor dopasowujący do 24 V. W efekcie najmniejszy moduł jest dwa razy większy, a punkty cięcia pojawiają się rzadziej - co 6 diod.
Im wyższe napięcie zasilania, tym większy musi być moduł diod, żeby dopasować się do tego napięcia. Dlatego w taśmach 24 V odległość między punktami cięcia jest większa niż w taśmach 12 V.

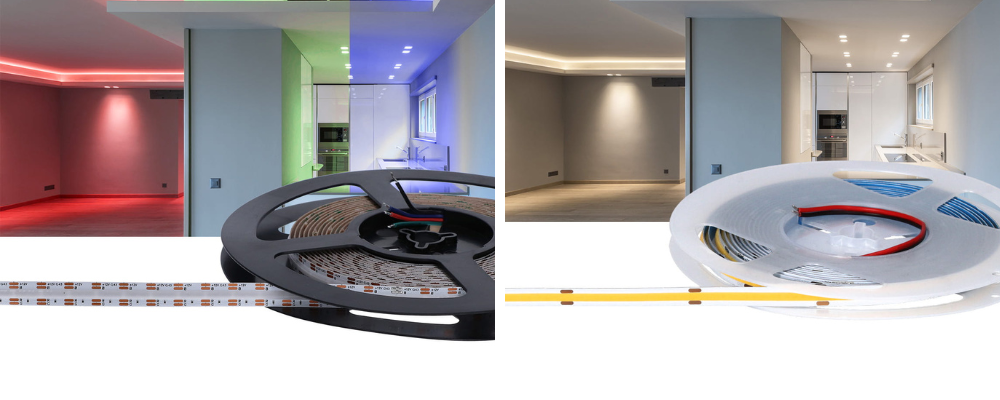

Przy taśmach RGB albo CCT (biały regulowany, np. ciepły-zimny) sprawa wygląda trochę inaczej niż w zwykłych jednokolorowych LED-ach. Na takich taśmach jest więcej diod - zwykle umieszczone są obok siebie w jednym module. Ale odległość cięcia i tak nadal zależy od napięcia (12 V - krócej, 24 V - dłużej), a nie od samej liczby chipów w module. To dlatego, że moduł dalej musi być kompletny, czyli zawierać wszystkie diody potrzebne do działania przy danym napięciu.
W taśmach COB nie widać pojedynczych punktowych diod - zamiast tego mamy ciągły pasek światła, bo dziesiątki malutkich chipów LED są zamontowane bardzo gęsto i przykryte fosforem. Dzięki temu nie ma efektu „choinki”, tylko jednolita linia.
Ale zasada cięcia nadal jest taka sama - taśma jest podzielona na moduły odpowiadające napięciu zasilania.
- W taśmach 12 V COB punkty cięcia są zazwyczaj co 2,5 cm - krócej niż w zwykłych SMD (tam zwykle co 5 cm).
- W taśmach 24 V COB cięcie jest co 5 cm - czyli tak samo gęsto, jak w standardowych taśmach 12 V SMD.
Czyli dzięki technologii COB można przycinać taśmę na dużo krótsze odcinki, co daje ogromną elastyczność przy montażu, np. przy obrysach mebli, półek albo bardzo krótkich fragmentach, gdzie klasyczna taśma „przesadzała” długością.
Co kiedy cięcie nie pasuje do długości miejsca gdzie ma być taśma?
Bywa tak, że punkt cięcia na taśmie LED nie wypada dokładnie tam, gdzie byśmy chcieli - na przykład długość nie zgadza się z frezem w szafce albo z innym elementem zabudowy. W takiej sytuacji nie trzeba kombinować ani ryzykować cięcia w niedozwolonym miejscu. Taśmę LED można po prostu delikatnie zagiąć pod spodem i ukryć nadmiar odcinka w niewidocznym miejscu.
Elastyczny podkład, na którym osadzone są diody, pozwala na takie manewry - taśma bez problemu znosi łagodne zgięcia. Dzięki temu unikamy problemu z niedopasowaną długością, a całość wygląda estetycznie i działa bez zakłóceń. Ważne jest tylko, aby nie zginać taśmy w ostrym kącie i nie naciskać jej zbyt mocno, bo wtedy można uszkodzić ścieżki przewodzące.

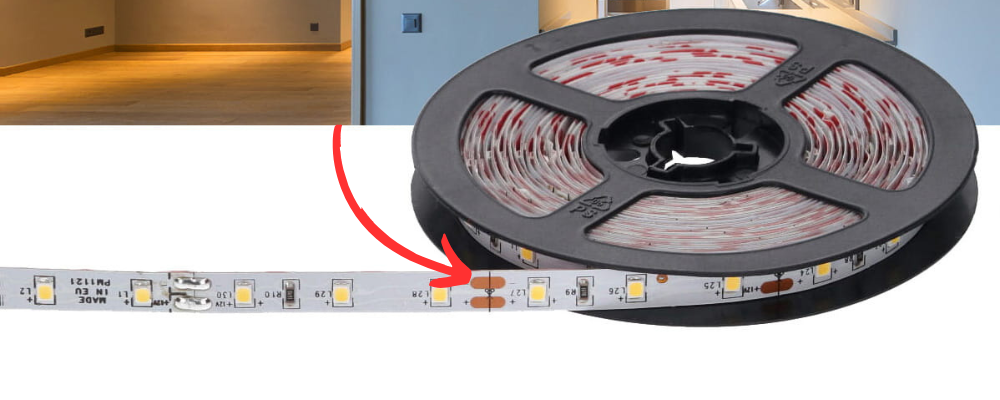

Jak oznaczone jest miejsce do cięcia na taśmie LED?
Na taśmach LED miejsca do cięcia są zawsze oznaczone przez producenta - dzięki temu łatwo je rozpoznać.
Najczęściej wygląda to tak:
- Linia prosta przecinająca całą szerokość taśmy (często w kolorze miedzianym, bo widać tam przerwane ścieżki przewodzące).
- Symbol nożyczek nadrukowany obok tej linii - dosłownie rysunek małych nożyczek pokazujących, że w tym miejscu można ciąć.
- Odsłonięte pola lutownicze - przy każdym miejscu cięcia są miedziane pola (dwa lub cztery), do których można później przylutować przewody albo podłączyć złączkę.
Dzięki temu nie ma wątpliwości, gdzie można przeciąć taśmę. Jeśli spróbujesz ciąć w innym miejscu, przerwiesz obwód w środku modułu i odetniesz diody, które przestaną świecić.
Czym ciąć taśmę LED?
Taśmę LED najlepiej ciąć prostym i precyzyjnym narzędziem, żeby nie uszkodzić ścieżek miedzianych ani samych diod.
Najczęściej stosuje się:
- nożyczki - zwykłe, ostre nożyczki wystarczą do cięcia elastycznego podkładu taśmy;
- małe nożyce do elektroniki lub cążki precyzyjne - sprawdzają się zwłaszcza przy węższych taśmach, pozwalają na bardzo dokładne cięcie;
- nożyk modelarski - można go użyć do nacięcia taśmy w oznaczonym miejscu, szczególnie jeśli jest to taśma COB lub w silikonowej osłonie.
Najważniejsze, żeby zawsze ciąć dokładnie w wyznaczonym miejscu (linia z symbolem nożyczek). Wtedy mamy pewność, że moduł pozostanie sprawny i będzie można go dalej zasilać albo podłączyć przez złączkę.
A jeśli taśma jest w wersji wodoodpornej (IP65, IP67, IP68) w silikonie, to po przycięciu trzeba dodatkowo zabezpieczyć końcówkę silikonową zaślepką i klejem, żeby nie wchodziła tam wilgoć.
Co dalej po ucięciu taśmy LED?
Kiedy mamy już odcięty odcinek taśmy LED, możemy wykorzystać go na kilka sposobów. Najprostsza opcja to przylutowanie przewodów do pól lutowniczych, które znajdują się przy każdym miejscu cięcia. Dzięki temu taki fragment można bezpośrednio podłączyć do zasilacza lub sterownika do taśm LED i zasilić go jako niezależny kawałek instalacji.
Druga możliwość to połączenie dwóch odcinków taśmy ze sobą. Stosuje się to wtedy, gdy musimy przedłużyć istniejącą instalację albo wymienić uszkodzony fragment. Wystarczy połączyć przewodami odpowiednie pola lutownicze - plus do plusa, minus do minusa, a w przypadku taśm RGB lub CCT również odpowiednie kanały kolorów lub temperatury barwowej.
Czasem też zdarza się, że taśmę podłączamy z drugiej strony - szczególnie gdy w danym miejscu mamy już wyprowadzone przewody od zasilacza albo gdy potrzebujemy zasilić dłuższy odcinek z obu końców, żeby uniknąć spadków napięcia. Wtedy również wystarczy dolutować przewody w odpowiednich miejscach.
Dzięki tym możliwościom cięte odcinki taśmy LED są bardzo uniwersalne i można je bez problemu dopasować do różnych sytuacji montażowych.
