Czarny podtynkowy zestaw szynowy Nowodvorski 1-faza

Poniżej prezentujemy krótką instrukcję jak dobierać elementy. Po jej przeczytaniu bez problemu ułożą Państwo zestaw. Pod opisem są produkty.

Najważniejsze informacje

Prawidłowo dobrany zestaw szynoprzewodów powinien składać się z:

• końcówki zasilającej,
• szyn,
• reflektorów,
• łączników (jeżeli szyna ma być dłuższa niż 2 metry lub ma mieć kształt inny niż linia prosta),
• zaślepki.

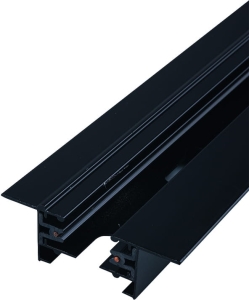

Szyny są z aluminium i można dociąć je do dowolnej długości. Np. jeżeli potrzebujemy szyny o długości 1,5 m. Należy kupić szynę 2 m i odciąć kawałek.

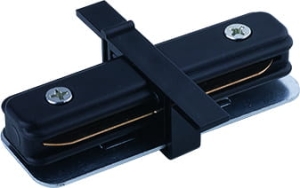

Szyny można łączyć za pomocą łączników. Np. gdy potrzeba szyny o długości 3 m należy kupić szynę 2 m, łącznik prosty oraz szynę 1 m i złączyć je.

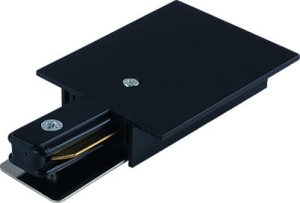

Kabel wyprowadzony z sufitu należy podłączyć do końcówki zasilającej, która musi być na końcu szyny.

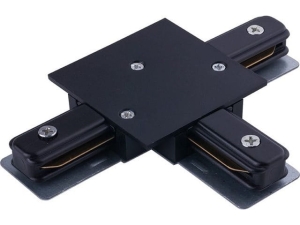

Aby podłączyć kabel na środku układu należy rozciąć szynę i doprowadzić kabel do łącznika środkowego lub innego typu np. w kształcie litery L, albo T.

1-faza oznacza, że wszystkie żarówki włączane są jednocześnie. 3-fazy oznaczają, że żarówki można włączać oddzielnie (np. 2 + 3).

Przykładowe zestawy

• Linia prosta o długości 2 m. Elementy: końcówka zasilająca, szyna 2 m, reflektory, zaślepka.

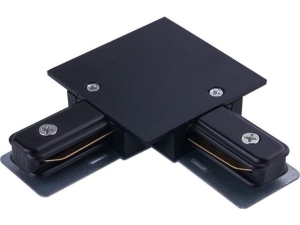

• Kształt L o długości ramion 2 metry: końcówka zasilająca, 2x szyna 2 m, łącznik kątowy, reflektory, zaślepka.
• Kwadrat / Prostokąt, bok 2 metry: 4x łącznik kątowy (do jednego doprowadzamy zasilanie), 4x szyna 2 m, reflektory.
